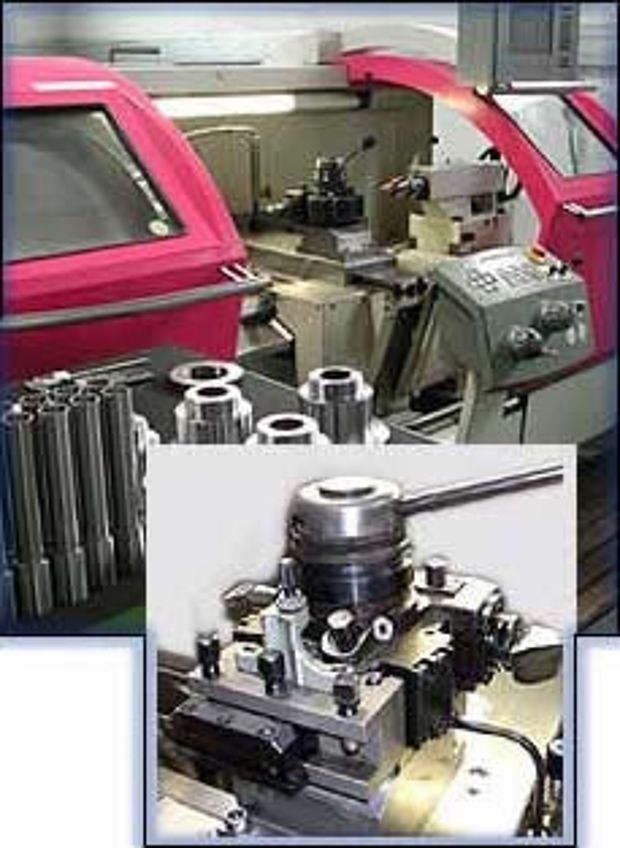

Gildemeister NEF 520
Der Coromant Capto Schwenkhalter bringt hohe Wiederholgenauigkeit, Stabilität, Bearbeitungspräzision und kurze Nebenzeiten erfolgreich auf einen Nenner. Wir haben diesen Schwenkhalter an unserer Drehmaschine im Einsatz.

Gildemeister NEF 520

Arbeitsbereich:

Umlaufdurchmesser über Bett 500 mm
Umlaufdurchmesser über Planschieber 290 mm
Planweg 260 mm
Spitzenweite 1000 mm



Drehspindel:

Spindelkopfgröße nach DIN 55027: 8
Spindelbohrung: 70mm
Spindeldurchmesser im vorderen Lager: 100mm
Hohlkegel der Spindelnas: ME80

Werkzeugträger:

Schnellwechselwerkzeughalter Multifix: Größe C

Steuerung:

Heidenhain Manual Plus 3110
